HỆ THỐNG PENDANT TRẦN Y TẾ ISOLA - Giải pháp cấp nguồn linh hoạt cho ICU, NICU, OR.

ISOLA là hệ thống pendant treo trần y tế do LM Medical Division - Italy sản xuất, được thiết kế chuyên dụng cho phòng mổ, phòng can thiệp và khu hồi sức tích cực ICU.

Thiết bị tích hợp tại cùng một vị trí các nguồn điện, khí y tế, chân không, dữ liệu và phụ kiện hỗ trợ thiết bị y khoa. Nhờ đó, khu vực làm việc được tổ chức khoa học hơn, giảm số lượng dây dẫn trên sàn, tối ưu không gian thao tác và hỗ trợ nhân viên y tế tiếp cận thiết bị nhanh chóng trong quá trình điều trị, gây mê và phẫu thuật.

ISOLA được phân loại là trang thiết bị y tế chủ động thuộc Class IIb theo Quy định Trang thiết bị y tế (EU) 2017/745 MDR.

Giới thiệu cơ bản về Hệ thống Pendant trần y tế ISOLA

Hệ thống Pendant trần y tế ISOLA là thiết bị treo trần tích hợp cấp khí, điện và hạ tầng gắn thiết bị cho khu chăm sóc cấp tính. Nhờ cấu trúc dạng module, hệ thống có thể được cấu hình linh hoạt theo từng không gian, cho phép gắn nhiều loại thiết bị theo dõi, điều trị và phụ kiện khác nhau, từ đó cải thiện quy trình làm việc và nâng cao sự thoải mái cho người sử dụng.

Thiết kế kết hợp giữa nghệ thuật và khoa học tiên tiến giúp ISOLA nâng tầm môi trường điều trị, chú trọng đến nhu cầu của cả bệnh nhân, nhân viên y tế và người nhà. Hệ thống không chỉ mang lại hiệu quả vận hành mà còn góp phần tạo nên không gian điều trị thân thiện, ấm áp.

Thông tin cấu hình & phạm vi ứng dụng

Thông số của hệ thống Pendant trần y tế ISOLA

1. Thiết kế chuyên dụng cho môi trường y tế

Hệ thống ISOLA gồm ba bộ phận chính:

• Cụm giá đỡ và mặt bích liên kết trần;
• Hệ thống tay đỡ xoay không sử dụng động cơ;
• Cột dịch vụ dạng đứng hoặc đầu dịch vụ dạng ngang.

Cụm giá đỡ trần được chế tạo bằng nhôm, có khả năng điều chỉnh chiều cao và độ cứng kết cấu cao. Sản phẩm có hai phiên bản:

• Phiên bản Single: lắp đặt một pendant ISOLA;
• Phiên bản Tandem: lắp đặt đồng thời hai pendant ISOLA trên cùng cụm giá đỡ trần.

Bên trong cụm giá đỡ có tấm kỹ thuật để lắp đặt các van kết nối đường ống khí y tế, cầu đấu điện và hệ thống dây điều khiển chuyển động của pendant. Thiết bị được cố định trực tiếp vào kết cấu trần thông qua mặt bích lắp trần chuyên dụng.

2. Hệ thống tay đỡ bằng nhôm chịu tải cao

Tay đỡ ISOLA được sản xuất từ nhôm định hình ép đùn, sơn phủ bột epoxy với màu trắng mờ RAL 9010. Kết cấu tay đỡ có tiết diện 118 × 218 mm và độ dày tối thiểu 9 mm, cung cấp khả năng chịu tải và độ ổn định cao trong quá trình sử dụng.

Dải tay đỡ tiêu chuẩn gồm ba kiểu:

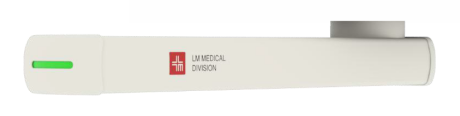

• Type A: Tay đơn;

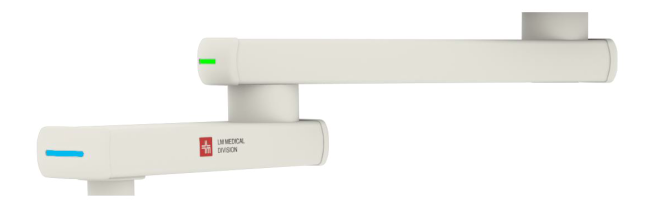

• Type B: Tay đôi;

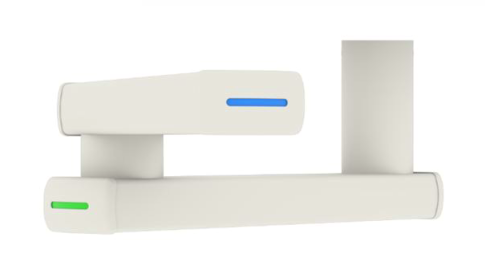

• Type E: Tay đỡ đảo chiều - Reverse Arm.

Tùy theo chiều dài tay đỡ được lựa chọn, người sử dụng có thể di chuyển cột dịch vụ hoặc đầu dịch vụ theo phương ngang đến vị trí làm việc phù hợp trong phòng mổ.

Góc quay của tay đỡ trên và tay đỡ dưới đạt 348°. Cột dịch vụ có khả năng xoay đến 345°. Hệ thống giới hạn góc quay có thể điều chỉnh theo từng bước 12°, giúp hạn chế nguy cơ va chạm với đèn mổ, tay treo màn hình, tường hoặc các thiết bị khác trong phòng.

3. Hệ thống chiếu sáng LED tích hợp

Dải đèn LED có thể được tích hợp vào tay đỡ để tạo ánh sáng nền cho phòng mổ. Hệ thống có các lựa chọn:

• Ánh sáng trắng trung tính 4000 K;
• Chỉ số hoàn màu CRI Ra > 90;
• Dải LED RGBTW công suất 16 W/m;
• Tùy chọn điều chỉnh độ sáng

Giải pháp chiếu sáng nền tích hợp giúp tạo môi trường làm việc dễ chịu, đặc biệt phù hợp với các ca phẫu thuật nội soi cần giảm cường độ chiếu sáng chung nhưng vẫn duy trì đủ ánh sáng định hướng trong phòng. Công suất tối đa của hệ thống chiếu sáng là 110 W.

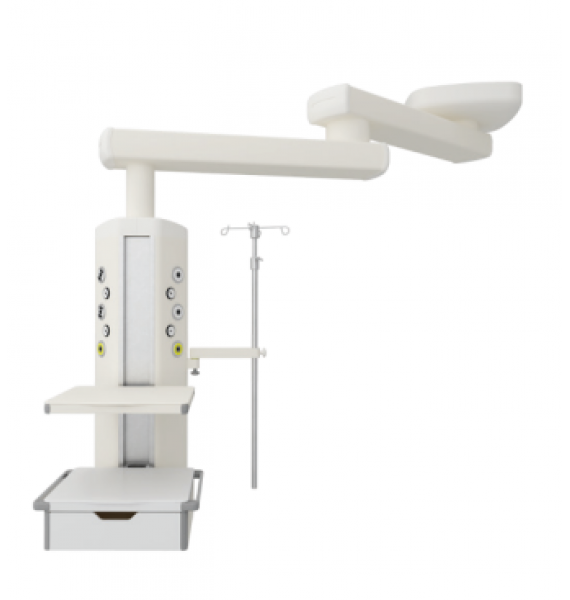

4. Cột dịch vụ linh hoạt và dễ vệ sinh

Cột dịch vụ được chế tạo từ nhôm định hình ép đùn, sơn phủ bột epoxy. Bề mặt thiết bị có các cạnh bo trơn, hạn chế các vị trí khó vệ sinh và phù hợp với yêu cầu làm sạch trong môi trường y tế. Cột có ba mặt mô-đun, cho phép bố trí linh hoạt:

• Ổ cắm điện;
• Đầu ra khí y tế;
• Đầu hút chân không;
• Đầu ra hệ thống hút khí gây mê;
• Ổ cắm dữ liệu và truyền thông;
• Nút gọi y tá;
• Các thiết bị điều khiển và phụ kiện khác.

5.  Hệ thống khí y tế

Tùy theo cấu hình dự án, ISOLA có thể tích hợp các loại khí và dịch vụ sau:

• O₂: Khí oxy y tế;
• N₂O: Khí nitrous oxide;
• AIR4: Khí nén y tế 4 bar;
• AIR7 hoặc AIR8: Khí nén áp suất 7 hoặc 8 bar;
• ETX: Theo cấu hình hệ thống của dự án;
• Argon;
• N/N₂: Khí nitơ;
• VAC: Hệ thống hút chân không y tế;
• CO₂: Khí carbon dioxide;
• AGSS không sử dụng Venturi;
• AGSS có hệ thống Venturi.

AGSS là hệ thống thu gom và thải khí gây mê dư, giúp kiểm soát khí gây mê trong khu vực phẫu thuật.

6.  Cấu hình lắp đặt

Tải trọng tay đơn - Type A:

Tải trọng tay đôi - Type B

Tải trọng tay đỡ đảo chiều - Type E

Tải trọng cho phép phụ thuộc vào loại tay đỡ, chiều dài tay và cấu hình phụ kiện. Cấu hình chính thức cần được xác nhận theo bản vẽ kỹ thuật và báo giá của từng dự án.

Phạm vi chuyển động của cấu hình Spring dạng đứng

7.  Phụ kiện tùy chọn

Pendant ISOLA có thể kết hợp với nhiều phụ kiện phục vụ phòng mổ và ICU:

• Kệ đặt thiết bị;
• Ngăn kéo;
• Tay đỡ màn hình;
• Thanh đứng xoay để lắp phụ kiện;
• Cọc truyền dịch;
• Thanh ray tiêu chuẩn DIN;
• Bảng điều khiển phanh;
• Các phụ kiện khác theo catalogue phụ kiện của nhà sản xuất.

Việc lựa chọn phụ kiện được thực hiện theo nhu cầu sử dụng, số lượng thiết bị y tế và tải trọng thực tế của từng phòng.

.  Ứng dụng của pendant ISOLA

SOLA phù hợp để lắp đặt tại:

• Phòng mổ tổng quát;
• Phòng mổ nội soi;
• Phòng mổ Hybrid;
• Phòng can thiệp;
• Khu hồi sức tích cực ICU;
• Khu hồi tỉnh;
• Các khu vực điều trị cần tích hợp điện, khí y tế, dữ liệu và thiết bị y khoa tại vị trí treo trần

Vì sao nên chọn hệ thống Pendant trần y tế ISOLA do Somed cung cấp?

• Thiết kế chất lượng cao: Ambia được nghiên cứu dựa trên dữ liệu công thái học và quy trình lâm sàng, tối ưu cho môi trường chăm sóc tích cực.
• Giải pháp tổng thể, linh hoạt: từ cấu hình cánh tay treo, bố trí khí – điện đến giải pháp chiếu sáng và nội thất đồng bộ.
• Hỗ trợ thiết kế & tư vấn chuyên sâu: Somed đồng hành cùng khách hàng từ giai đoạn ý tưởng, thiết kế layout đến lắp đặt và vận hành.
• Dịch vụ hậu mãi & bảo trì: chính sách bảo hành rõ ràng, đội ngũ kỹ thuật được đào tạo bài bản, hỗ trợ kịp thời trong suốt vòng đời thiết bị.

Kết luận

Với nhiều lựa chọn về chiều dài tay đỡ, kiểu cột dịch vụ, hệ thống phanh, khí y tế, ổ cắm điện và phụ kiện, ISOLA có thể được cấu hình riêng cho từng phòng mổ hoặc giường hồi sức. Việc tích hợp các nguồn cấp và phụ kiện trên cùng một hệ thống treo trần giúp tối ưu không gian, nâng cao khả năng tiếp cận thiết bị và hỗ trợ xây dựng môi trường làm việc an toàn, khoa học cho đội ngũ y tế. Liên hệ với chúng tôi để được tư vấn lựa chọn cấu hình pendant ISOLA, lập bản vẽ bố trí, xác định tải trọng, số lượng đầu ra khí y tế, ổ cắm điện và phụ kiện phù hợp với yêu cầu thực tế của dự án.
